Strižné mlyny sú vhodné pre mletie mäkkých, stredne tvrdých, húževnatých, elastických, vláknitých a heterogénnych zmesí produktov. Vďaka výkonnému pohonu 3 kW s technológiou vysokého krútiaceho momentu a RES vyniká Strižný mlýn SM 300 najmä v náročných prácach, kde zlyhávajú iné strižné mlyny. Tento mlyn umožňuje dokonalé prispôsobenie požiadavkám aplikácie variabilnou rýchlosťou od 100 do 3,000 min-1. K dispozícii je rad spodných sít s otvormi s veľkosťou 0,25 - 20 mm, ktoré zabezpečujú definovanú konečnú jemnosť.
Strižný mlýn SM 300 Hodnotenia našich zákazníkov
"Ide o veľmi robustný mlyn, ktorý nám umožňuje homogenizovať vzorky s veľmi jednotnou veľkosťou častíc podľa použitého sita a veľmi ľahko sa používa. Rozhodne ho môžem odporučiť, pretože vďaka jeho robustnej konštrukcii vydrží."
Jonatan Racancoj
Cempro-Proverde
"Tento mlyn je na našom oddelení ťahúňom. Zvládne takmer všetko, čo od neho budete chcieť. Ľahko sa rozoberá a čistí. V minulosti som pracoval s inými mlynmi a tento je zďaleka najlepší."
Jason Roys
Covance
"Pred akvizíciou SM 300 sme používali VitaMix na premenu štruktúrovaných komponentov na prášok. Samozrejme, že to trvalo veky pre väčšie dávky materiálu. Teraz sme s mlynom schopní ušetriť čas a energiu. Je to nevyhnutný nákup pre každý podnik, ktorý potrebuje akýmkoľvek spôsobom rezať, práškovať, mlieť, vypitvať alebo inak redukovať veľké častice."
Major Hillmann
Epiceutical Labs
VYSOKÝ KRÚTIACI MOMENT & RES TECHNOLÓGIE
Pridaná časť zotrvačníka predstavuje veľmi vysoký krútiaci moment, ktorý umožňuje SM 300 pomlieť mnoho materiálov na analytickú jemnosť iba v jednom pracovnom cykle (technológie RES, viď obrázok vpravo). Extra špičkový výkon vďaka ťažšiemu zotrvačníka sa používa na prekonanie potenciálnych blokád, a to aj pri mletí obzvlášť tuhých materiálov. Technológia RES navyše umožňuje rýchle podávanie vzorky.

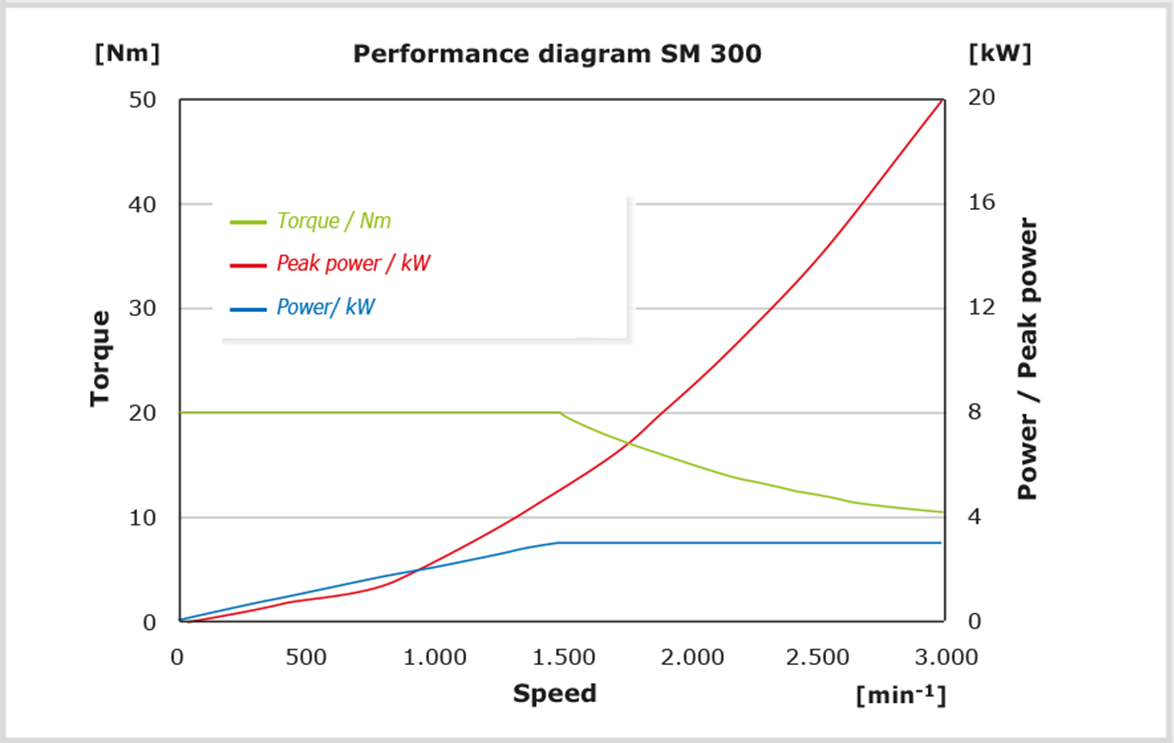

Schéma ukazuje krútiaci moment (zelený) a výkon (modrý) pohonu, ako aj dočasne dosiahnuteľný špičkový výkon (červený) voči otáčkam. Špičkový výkon sa zvyšuje v celom rozsahu otáčok. To znamená, že čím vyššia je rýchlosť, tým viac energie je dočasne k dispozícii pre strižné momenty.

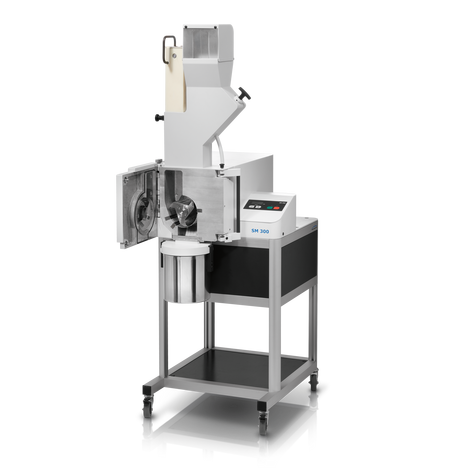

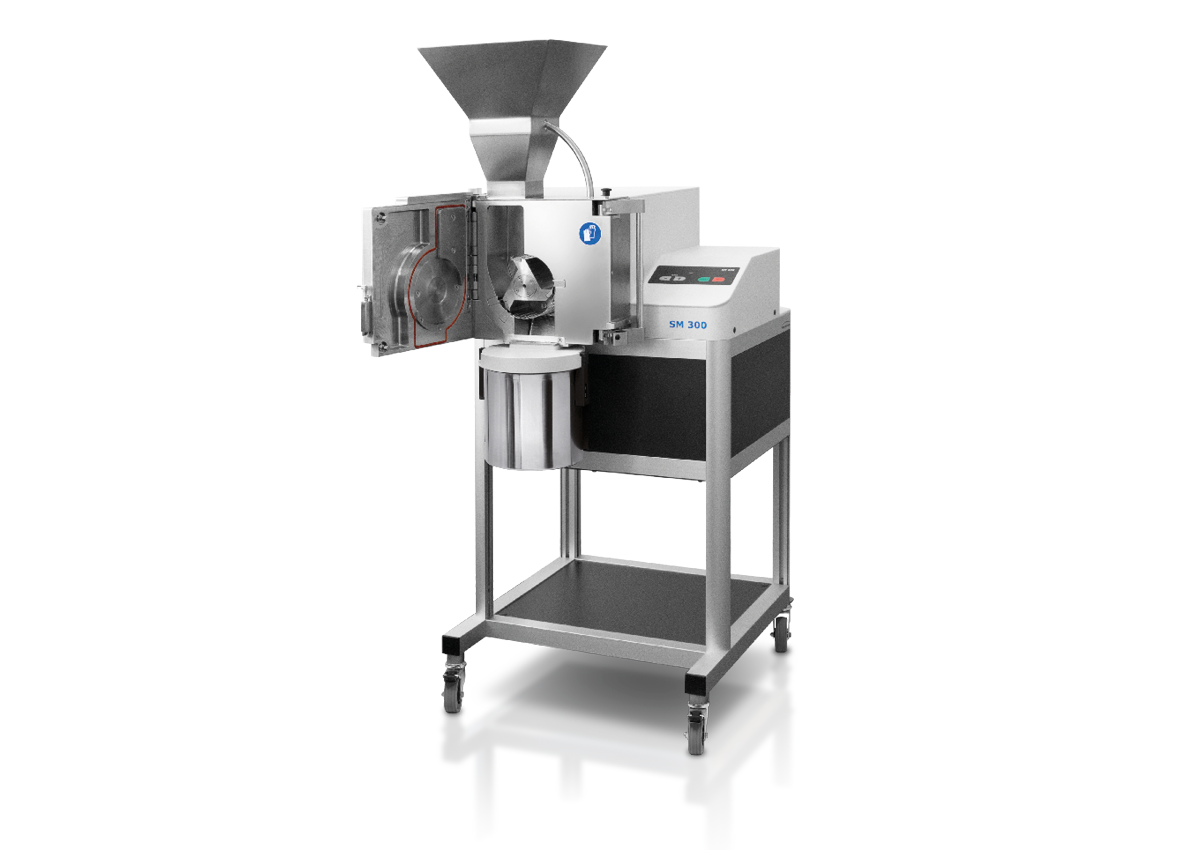

Strižný mlýn SM 300 Náš najvýkonnejší strižný mlyn pre širokú škálu aplikácií
Toto video demonštruje úžasnú všestrannosť strižného mlyna SM 300 so širokou škálou príslušenstva vrátane rôznych násypiek, zberných nádob a rotorov, ktoré uľahčujú podávanie a zber vzoriek rôznych tvarov, veľkostí a množstiev. Variabilná rýchlosť umožňuje zvoliť ideálne parametre rezania a výkonný 3kW motor s technológiou RES poskytuje mlynu maximálnu ťažnú silu.
Pozrite si video, aby ste videli, ako si SM 300 dokonale poradí s týmito 8 aplikáciami:
- Drevné štiepky: Efektívne zmenšovanie väčších objemov vzoriek
- PC dosky: Rozdrvenie pevných dosiek plošných spojov so šesťkotúčovým rotorom na analýzu vzácnych Koža a loptičky na stolný tenis: Drvenie textílií a gumy s použitím cyklónu na rýchle vypustenie vzorky z mlecej komory
- Sekundárne palivá: Účinné mletie vysoko heterogénnych materiálov na rýchlu analýzu výhrevnosti
- Seno: Reprodukovateľné zmenšovanie veľkosti vláknitých, ľahkých a objemných materiálov
- Vstrekovacie vstupy: mletie pri nízkych otáčkach s cieľom minimalizovať obsah jemných častíc (prachu)
- Hračky: drvenie tvrdých plastov skrehovaním vzoriek tekutým dusíkom
SM 300 poskytuje perfektné výsledky aj pri najnáročnejších úlohách mletia!
Strižný mlyn SM 200 Nadradenosť v detailoch
Ideálne pre materiály citlivé na svetlo a teplo
Namiesto gravitačného výstupu je možné k SM 300 pripojiť voliteľný cyklónový odlučovač. Použitie cyklónu je výhodné napríklad pri vzorkách citlivých na svetlo a teplo.
- Zvýšená priepustnosť
- Lepšie odvádza vzorka z mlecej komory
- Účinné chladenie vzorky a strižných nástrojov
- Pre cyklónovú jednotku sú k dispozícii zberné nádoby s objemom 0,25 - 0,5 - 1 - 2 - 5 a 30 litrov
SM 300 je vybavený dvojčinnými strižnými lištami, ktoré podstatne zvyšujú počet a účinnosť strižných momentov. Napríklad rotor s paralelnými sekciami generuje 18 strižných momentov na otáčku.
Strižný mlýn SM 300 Ľahká obsluha a čistenie
Pohodlná obsluha
Obsluha SM 300 je mimoriadne jednoduchá a bezpečná. Push-fit rotor a spodné sitá možno ľahko odstrániť bez použitia nástrojov. Bezpečnostný spínač zabraňuje spusteniu mlynu pri otvorených dvierkach. Elektronická bezpečnostná kontrola zaisťuje, že dvierka nemožno otvoriť, keď je motor v chode.
Rýchle a ľahké čistenie
Násypku možno odklopiť a tým získame plný prístup k mlecej komore, ktorá v kombinácii s hladkými povrchmi výrazne uľahčuje čistenie mlynu. Rovnako tak konštrukcia spodných sít, ktoré minimalizujú zachytenie kusov vzoriek na minimum.

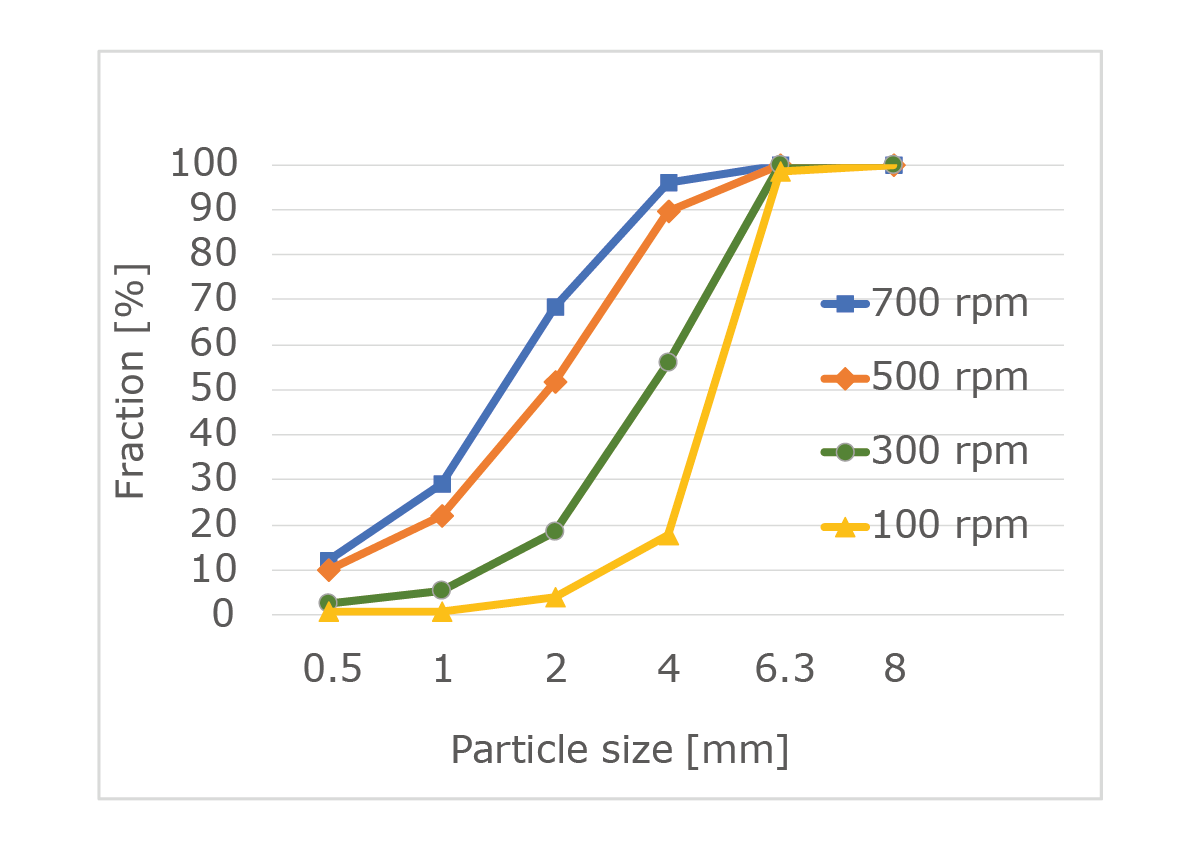

Zníženie jemných častíc vďaka zníženej rýchlosti
Zníženie rýchlosti vedie k zníženiu jemného podielu vzorky a k väčšiemu množstvu častíc v požadovanom rozsahu veľkostí. Najmä pre tento typ aplikácie bola najnižšia rýchlosť SM 300 znížená na 100 ot/min.
verzia foodGrade z nerezovej ocele 316L

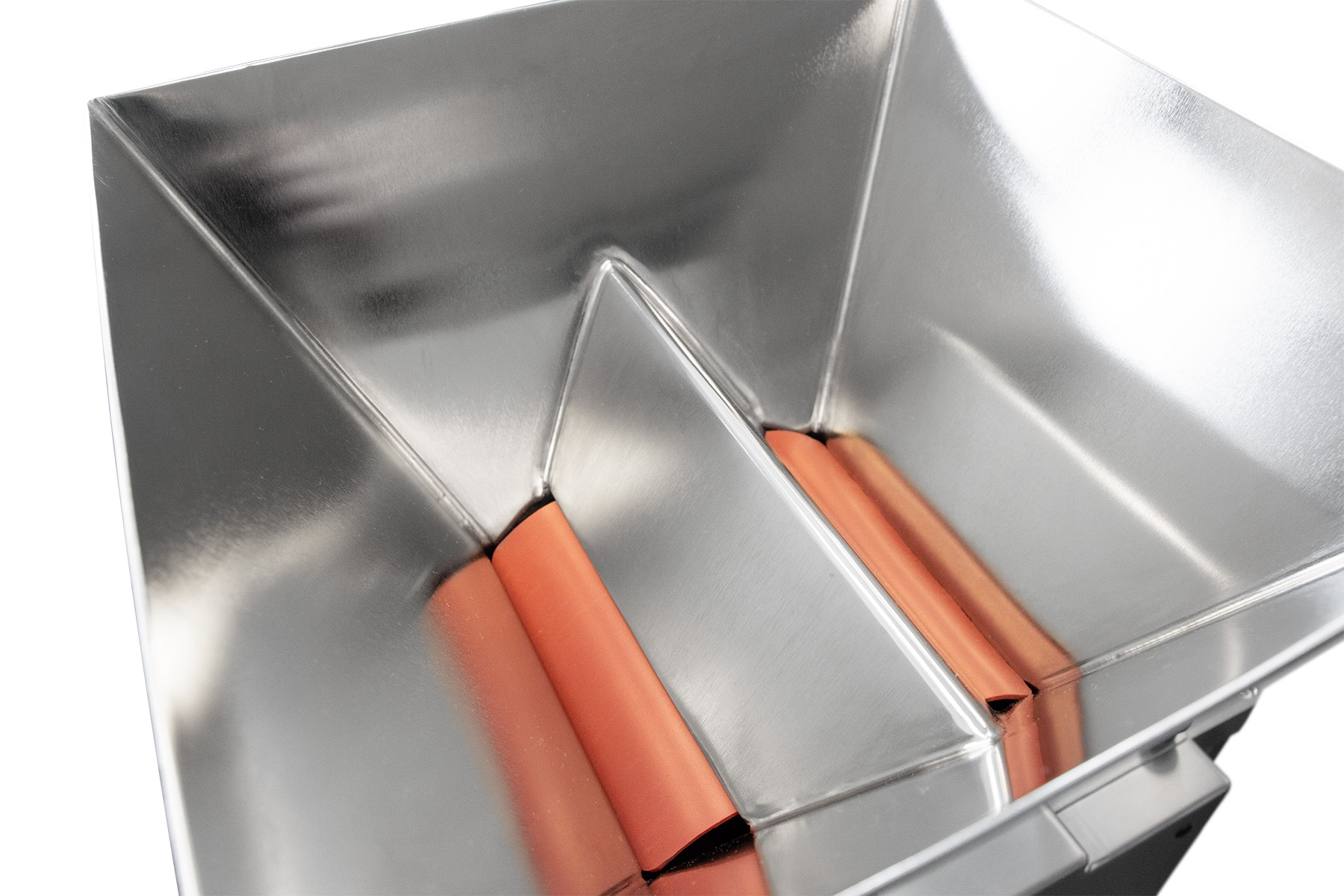

Pre aplikácie ako malá výroba potravín alebo kozmetiky je SM 300 k dispozícii vo verzii z nerezovej ocele 316L foodGrade, ktorá spĺňa smernice potravinárskeho a farmaceutického priemyslu. Je vybavený násypkou pre dlhé materiály pre ľahké podávanie materiálov, ako sú napríklad časti rastlín konope. Všetky časti, ktoré sú v kontakte so vzorkou, sú v tejto konfigurácii vyrobené z 316L. Nože rotora a strižné lišty sú voliteľne vyrobené z nerezovej ocele certifikované FDA, ktorá je menej náchylná k opotrebovaniu pri konštantnom namáhaní než 316 l.

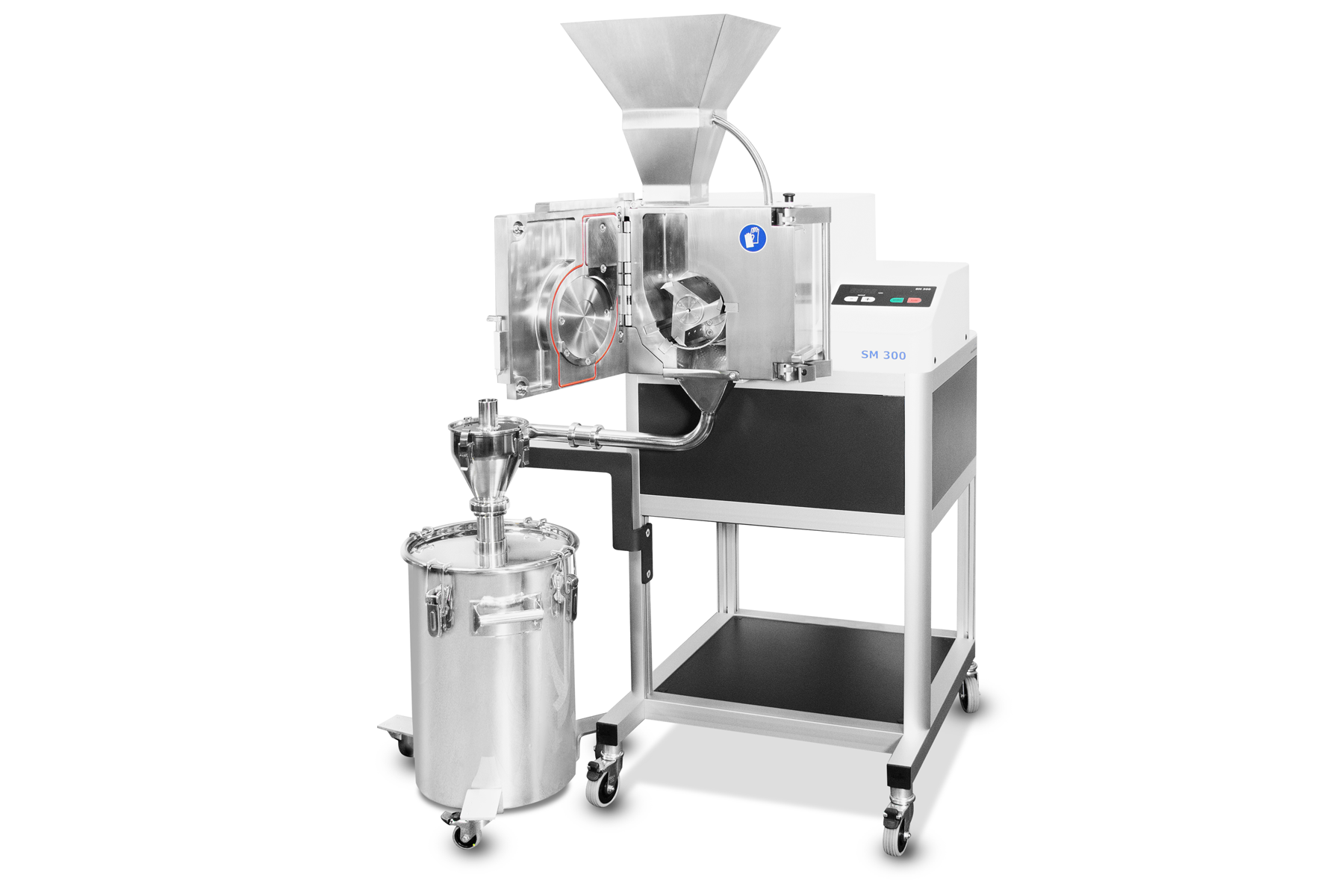

Jednotka môže byť vybavená voliteľným cyklónom a veľkou nádobou s objemom 30 l (nerezová oceľ 316L) pre zber veľkého množstva vzoriek. Hladké povrchy vedú k takmer 100% regenerácii vzorky a ľahkému čisteniu.
Strižný mlýn SM 300 Príslušenstvo pre bezpečné a efektívne procesy mletia
SM 200 môže byť vybavený rôznymi rotormi, násypkami a spodnými sitami. Mlyn a príslušenstvo, vrátane rezných líšt a strihacích nožov, sú k dispozícii aj vo verziách na zmenšovanie veľkosti bez ťažkých kovov.

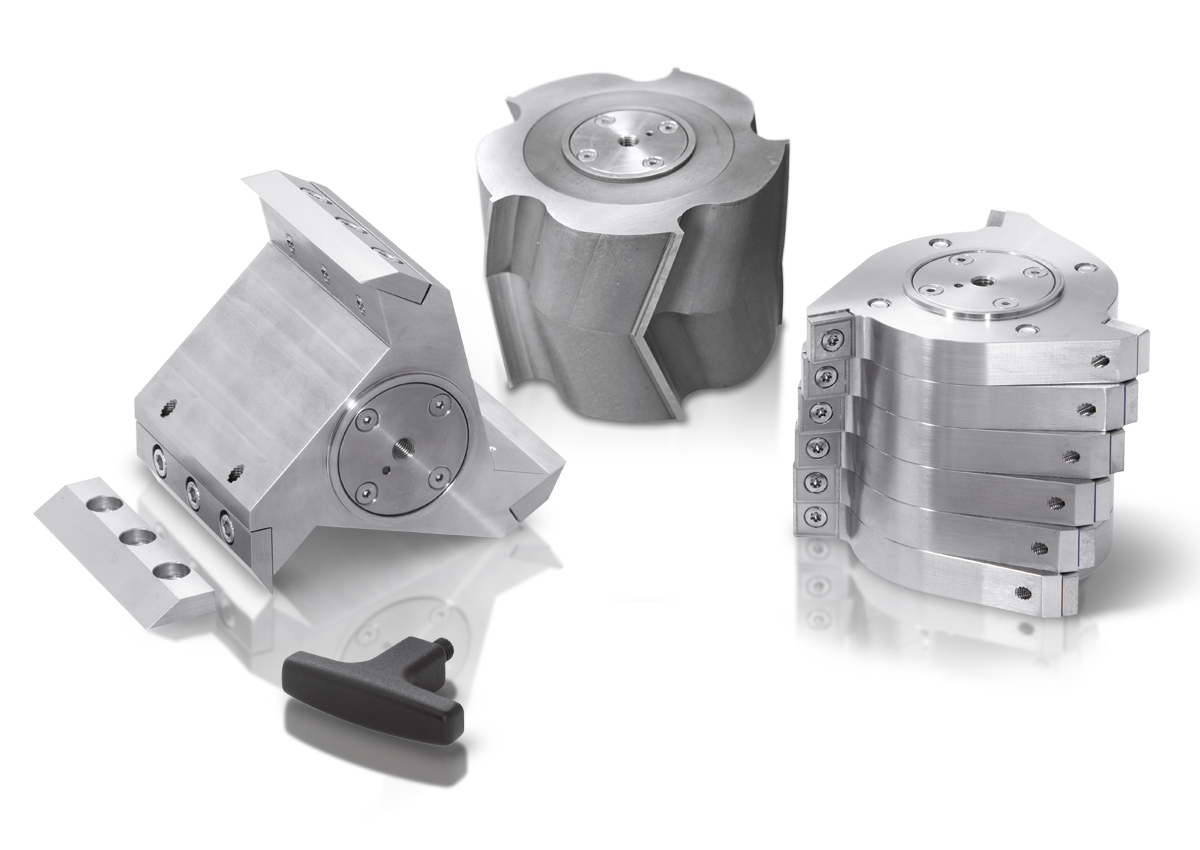

Typ rotora

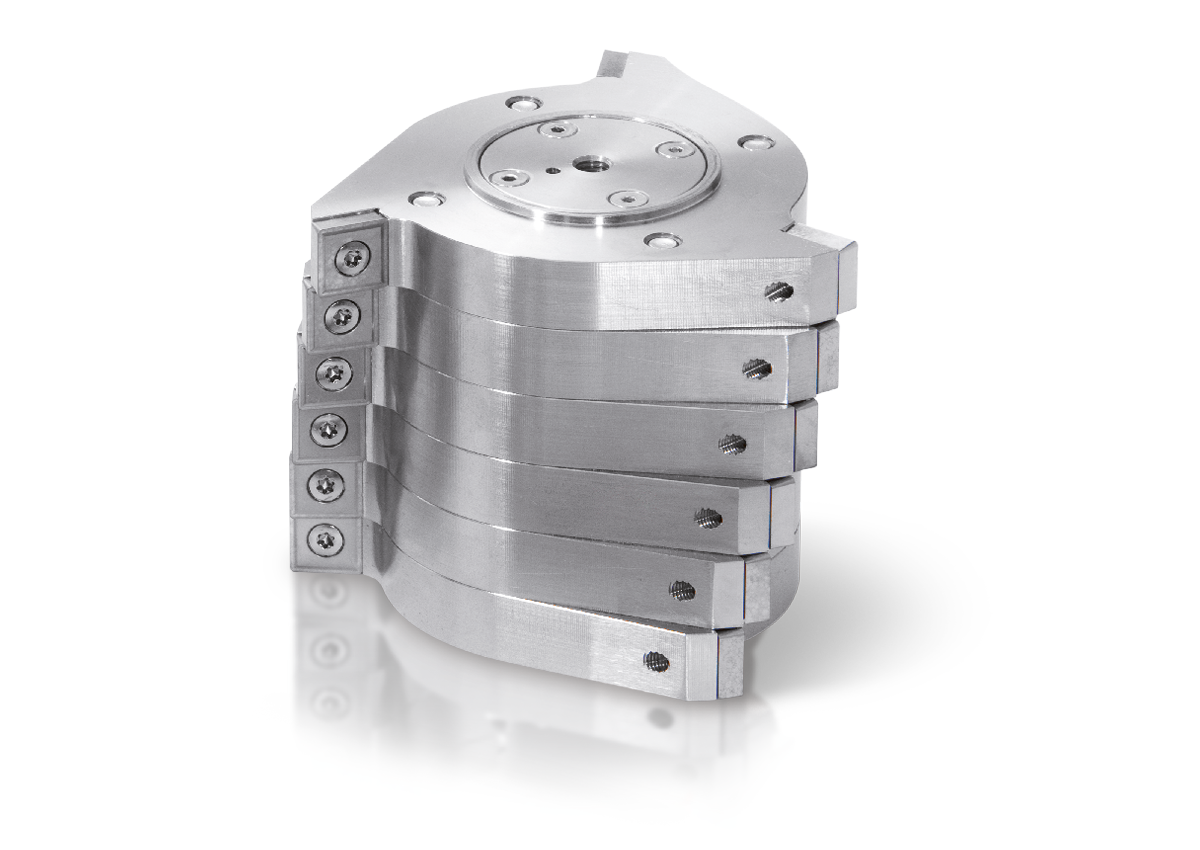

Na optimálne prispôsobenie sa vlastnostiam vzorky je k dispozícii rotor s paralelným rezom a 6-diskový rotor z nehrdzavejúcej ocele a ocele bez obsahu ťažkých kovov.
Typ násypky
SM 300 môže byť vybavený buď univerzálnou násypkou, ktorá je vhodná pre väčšinu vzoriek, alebo násypkou pre dlhé materiály, ktorá je špeciálne navrhnutá pre dlhé vzorky.
Spodné sitá
Spodné sitá s lichobežníkovými alebo štvorcovými otvormi sú vyrobené z nehrdzavejúcej ocele alebo z ocele bez obsahu ťažkých kovov.
Strižný mlýn SM 300 Typické vzorky materiálu
Strižné mlyny RETSCH sú vhodné pre širokú škálu aplikácií. Medzi typické materiály patrí PET výlisky, hliníková troska, krmivo pre zvieratá, kosti, káble, lepenka, elektronické komponenty, kŕmne pelety, fólie, potraviny, koža, lignit, zmesi materiálov, farebné kovy, papier, farmaceutické výrobky, rastlinné materiály, plastové hračky, plasty, polyméry, druhotná paliva, živice, guma, korenie, slama, textil, odpad, drevo atď.
Petržlen 1
Petržlen 2
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
Strižný mlýn SM 300 Princíp funkcie
Strižný mlýn SM 300 Technické údaje
| Applications: | size reduction by cutting |
|---|---|
| Field of application: | agriculture, biology, chemistry / plastics, engineering / electronics, environment / recycling, food, medicine / pharmaceuticals |
| Feed material: | soft, medium-hard, tough, elastic, fibrous |
| Size reduction principle: | shearing, cutting |
| Max. feed size: | < 60 x 80 mm |
| Final fineness: | 0.25 - 20 mm |
| Speed at 50 Hz (60 Hz): | 100 - 3000 min-1 |
| Rotor peripheral speed: | 4.7 - 20.3 m/s |
| Rotor diameter: | 129.5 mm |
| Types of rotors: | parallel section rotor / 6-disc rotor / V-rotor |
| Types of hoppers: | universal, long stock |
| Material of grinding tools: | stainless steel, steel for heavy-metal free grinding, tungsten carbide |
| Sieve sizes: | trapezoid holes 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm square holes 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
| Collector systems /capacities: | collecting receptacle 5 l / optional: 30 l collecting unit 0.25 / 0.5 l cyclone-suction combination (0.25 l - 30 l) |
| Drive: | 3-phase asynchronous motor with frequency converter |
| Drive power: | 3 kW with flywheel mass ~ 28.5 kg |
| Electrical supply data: | different voltages |
| Power connection: | 1-phase |
| Engine brake: | yes |
| Protection code: | IP 20 |
| W x H x D closed: | 576 (1080 opened) x 1677 x 750 mm (with base frame and universal hopper) |
| Net weight: | ~ 160 kg |
| Standards: | CE |
